衰减器(attenuator)在电子通信和射频系统中扮演着重要角色,用于调节信号强度。本文将根据近期鸿怡电子接到的衰减器芯片测试座socket案例进行详细介绍衰减器的芯片类型、特性和封装,以及测试衰减器好坏的方法,同时也探讨如何选择与需求匹配的测试座。





衰减器芯片

i. 衰减器的芯片类型

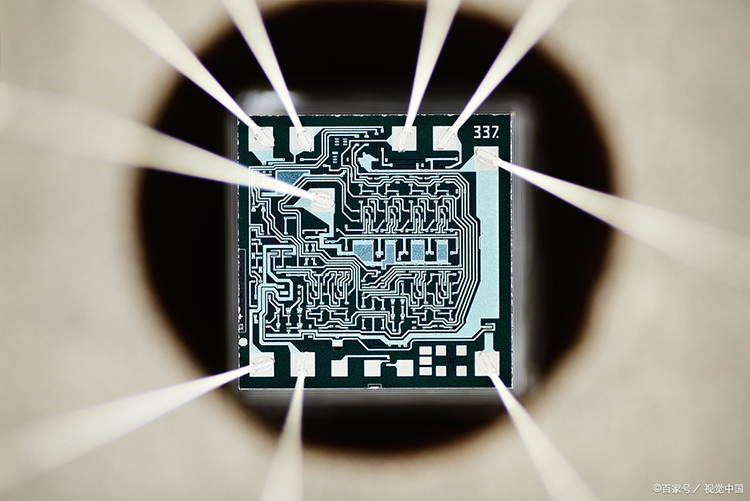

衰减器的芯片类型取决于应用需求。常见的芯片类型包括:



1. 表面贴装封装(smt):其中包括无引线平面封装(qfn)和小尺寸传统封装(sot)等。



2. 引线封装(dip):例如,8引脚双列直插封装(dip-8)。


信号测试





ii. 衰减器的特性



衰减器具有以下特性:



1. 插入损耗:衡量信号通过衰减器时损失的功率。为确保信号传输的准确性,衰减器应具有较低的插入损耗。



2. 衰减量:表示衰减器能够降低输入信号的强度。衰减量以分贝(db)为单位进行衡量,常见的衰减量范围为几分贝到几十分贝。



3. 频率响应:衡量衰减器在不同频率范围内的衰减特性。为保持信号质量的稳定性,衰减器应具有较平坦的频率响应。

信号测试3 (2)

iii. 判断衰减器好坏的测试方法

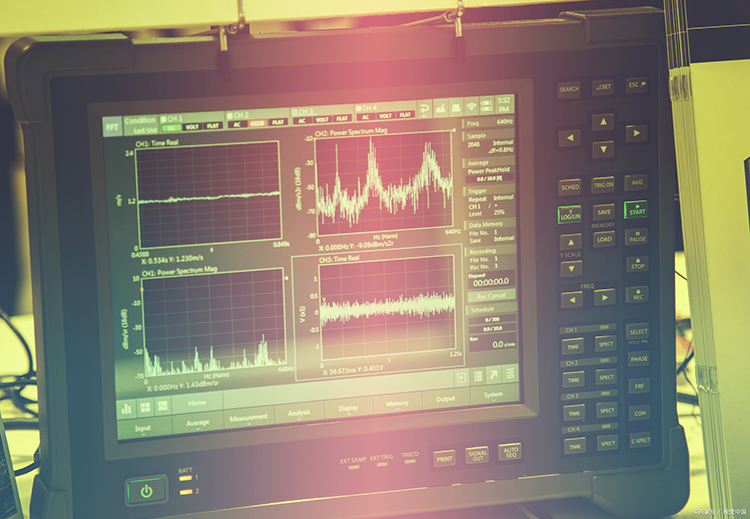

为了判断衰减器的好坏,通常需要进行以下测试:



1. 插入损耗测试:测量信号通过衰减器后的功率损失。



2. 回波损耗测试:测量衰减器中信号的反射程度,用于评估衰减器与信号源之间的匹配度。



3. 频率响应测试:测量衰减器在不同频率下的衰减特性,以验证其在整个工作频率范围内的稳定性。



信号测试3 (1)



iv. . 如何选择与需求匹配的测试座



测试座的选择与被测件的需求密切相关。测试座用于连接测试设备和被测件,确保信号的准确传输和测试的可靠性。选择测试座时应考虑以下因素:



1. 封装类型:与被测件的封装相匹配,如smt测试座、dip测试座和焊接式测试座等。



2. 接口类型:确保与被测件的接口类型兼容,例如,smd、sot、qfn等。



根据被测件的特点和测试需求,选择与其相匹配的测试座,以确保进行准确可靠的测试。

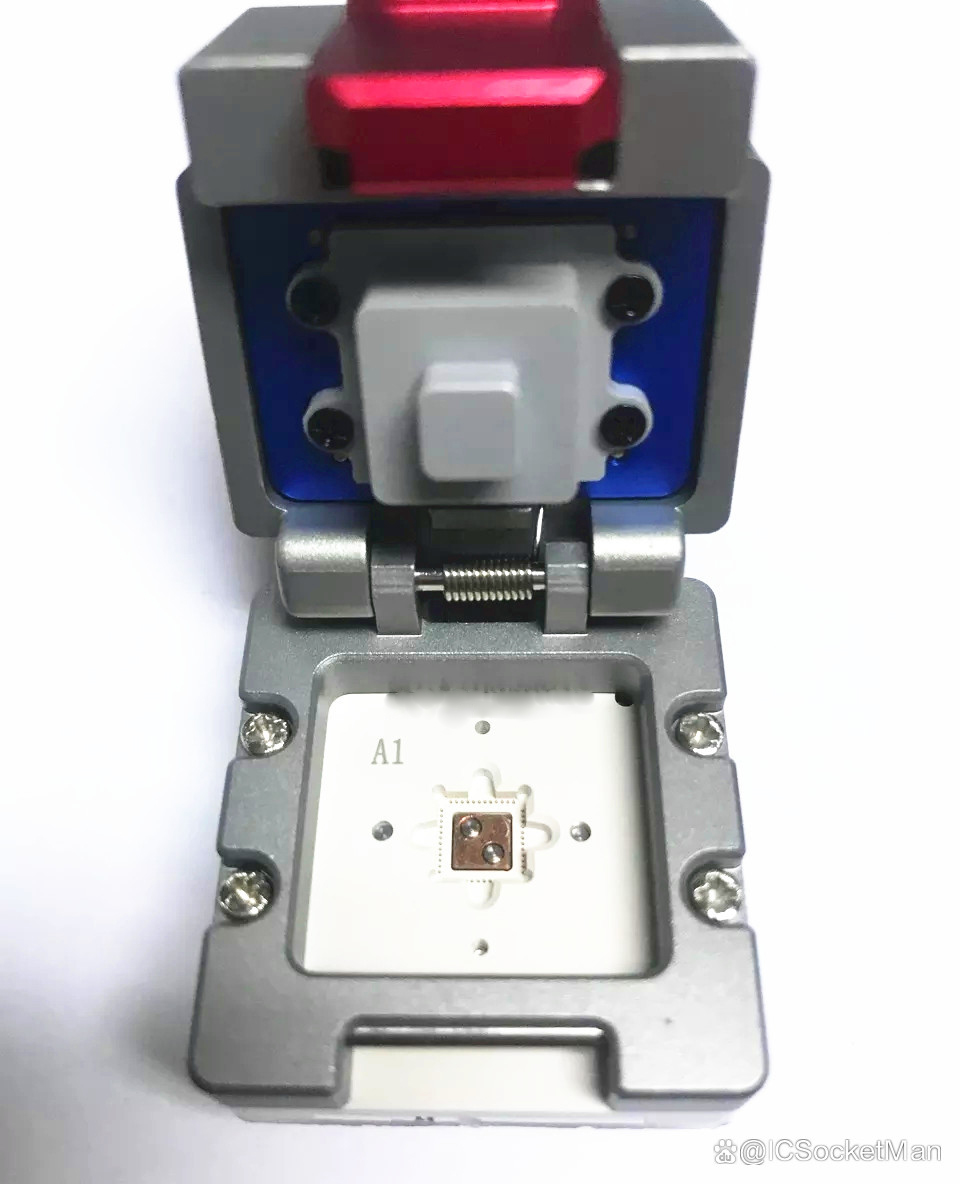

衰减器芯片测试座



ic测试座socket工程师结论:



衰减器是在电子通信和射频系统中常见的被动元件,具有调节信号强度的作用。了解衰减器的芯片类型、特性和封装方式对于正确选择和使用衰减器至关重要。测试衰减器的好坏需要进行插入损耗、回波损耗和频率响应等测试,以确保其性能符合要求。同时,在选择测试座时应考虑被测件的封装类型和接口要求,以匹配相应的测试座,从而保证准确可靠的测试结果。



总而言之,衰减器是调节信号强度的重要元件,具有多种芯片类型和封装方式。了解衰减器的特性,并进行适当的测试和选择相配的测试座,对于确保信号传输的稳定性和准确的测试结果至关重要。
