芯片老化座又称为芯片老炼座,ic burn in socket, ic aging socket,目前主流的封装包括:bga qfn qfp sop soic pga fpga fp tf dip等封装的老化测试座。老化测试因其测试的侧重点不同又分为:hast、pc、htrb、htgb、htol、ltol、htsl、ltsl、thb等测试种类,基本上围绕着高温、低温、高湿的环境来,同时辅助对应的测试时长。芯片老化低温最低是-55℃,最高一般在155℃,不过也有特殊芯片需要175℃,甚至200℃。老化时长一般为12小时、100小时、168小时、500小时、1000小时,3000小时等,根据芯片的级别和测试标准来对应设置即可。

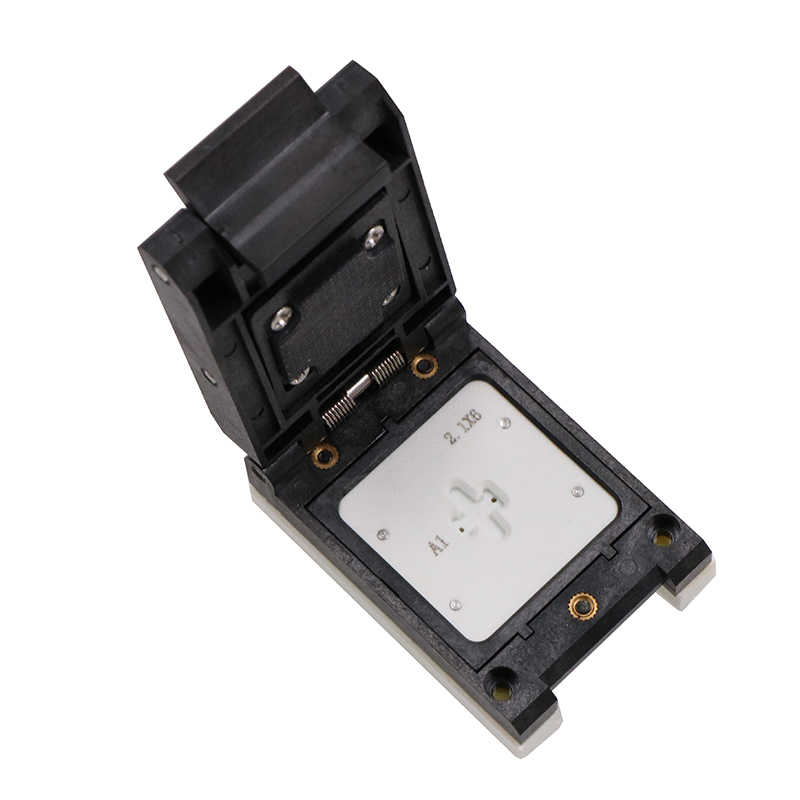

一、品名:dfn8-1.27-6×8老化测试座


封装尺寸:dfn8封装,间距1.27mm,尺寸6*8mm

测试支持:-45~125℃,消费级sd nand ic以及 nor flash芯片的老化、老炼测试;

产品特色:采用pogo pin镀金探针结构,适应极端环境的老化测试,在高低温高湿的环境下表现优秀;

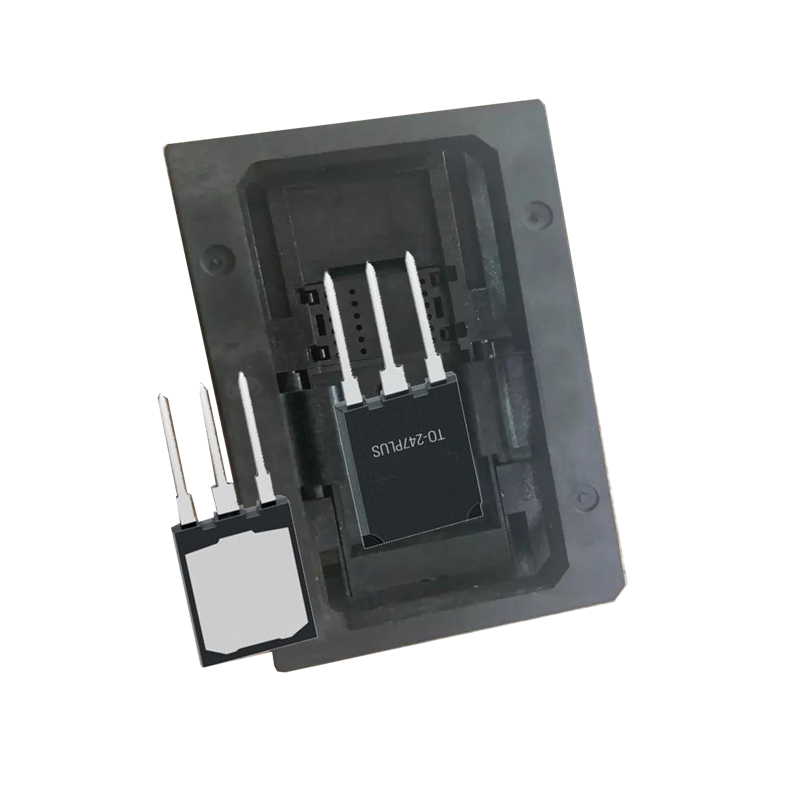

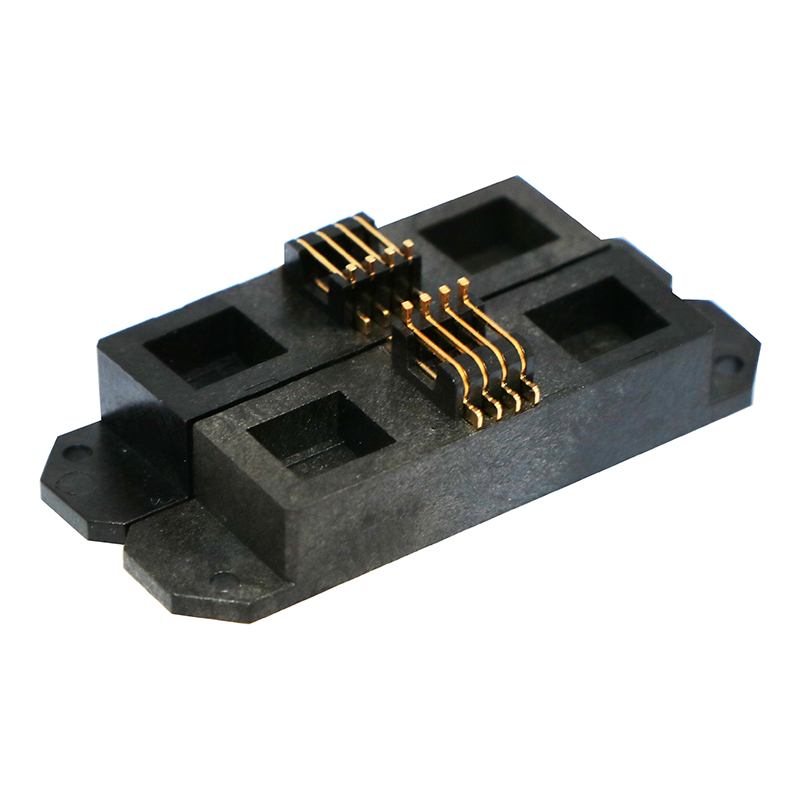

二、品名:to247-3l下压老化座

封装尺寸:to247封装/to-3p封装,间距5.44mm,尺寸41.1*15.6mm

测试支持:测试环境温度-45~155℃;相对湿度rh 85%,测试时长1000小时

产品特色:适用于自动化上下料,批量老化板快速取放芯片,自动化老化测试车间,批量推进至老化炉老化舱内,进行智能老化测试。

产品用途:hast/htol等老化测试、可靠性测试,自动化设备匹配使用,手工测试亦可。

to247-socket-1

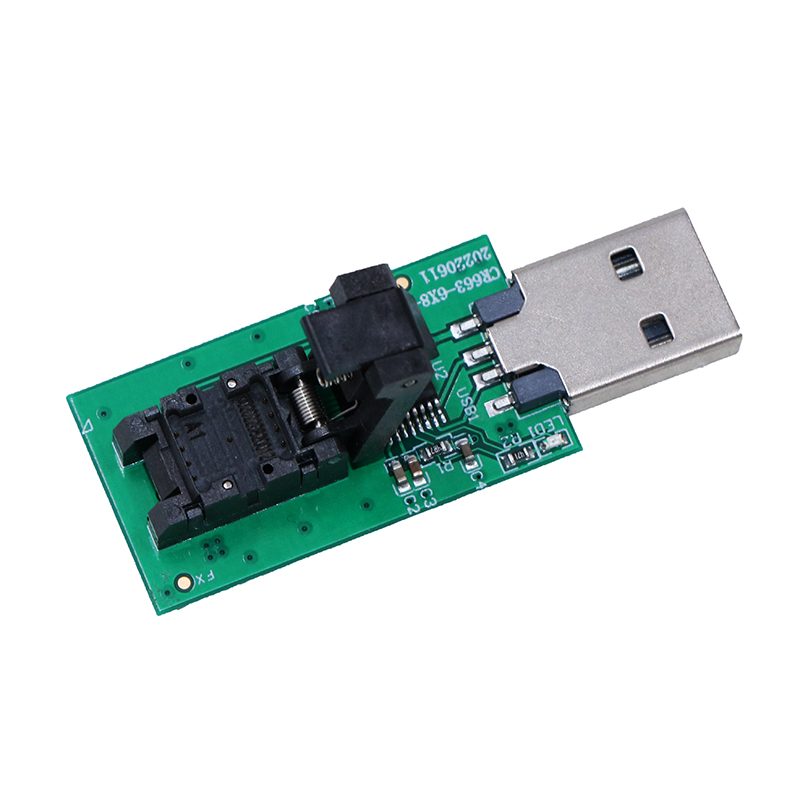

三、品名:sd-nand转usb测试座

封装尺寸:dfn8封装,间距1.27mm,尺寸6*8mm

测试支持:-45~125℃,消费级sd nand ic的烧录以及测速性能测试功能

产品特色:采用pogo pin镀金探针结构,适应极端环境的老化测试,在高低温高湿的环境下表现优秀;独特的主控板设计,使得芯片的测试更加容易,快速的usb连接,方便主机的快速读写测试

sd-nand转usb测试座




四、品名:sop8 1.27 老化测试座 (共3款类型,分别对应大中小型)

封装尺寸:支持封装类型为soic sop ssop等,本体宽度尺寸 150mil 3.9mm、209mil 5.4mm、300mil 7.5mm;

测试支持:sop类芯片用途多样,一般用来作为电源,eeprom,nor flash,bios等用途;所以测试座能满足老化测试的同时,也能兼容烧录等低速功能测试要求;

产品特色:成本优势明显,能适配多种测试场景,耐高低温的同时,兼顾了高次数寿命等要求;

产品用途:hast测试、htol老化测试,ate高速烧录,flash/eeprom 固件读写等

sop8-socket

五、品名:qfn32 0.5 5*5 老化座

封装尺寸:qfn封装,0.5mm间距,5*5mm尺寸

测试支持:mcu以及eeprom封装,射频芯片老化测试用途

产品特色:耐高低温-45~155℃,弹片耐温能力强,接触阻抗低,接触稳定;

产品用途:老化测试以及hast、htol、pct等以及同样封装的烧录用途

qfn32测试座

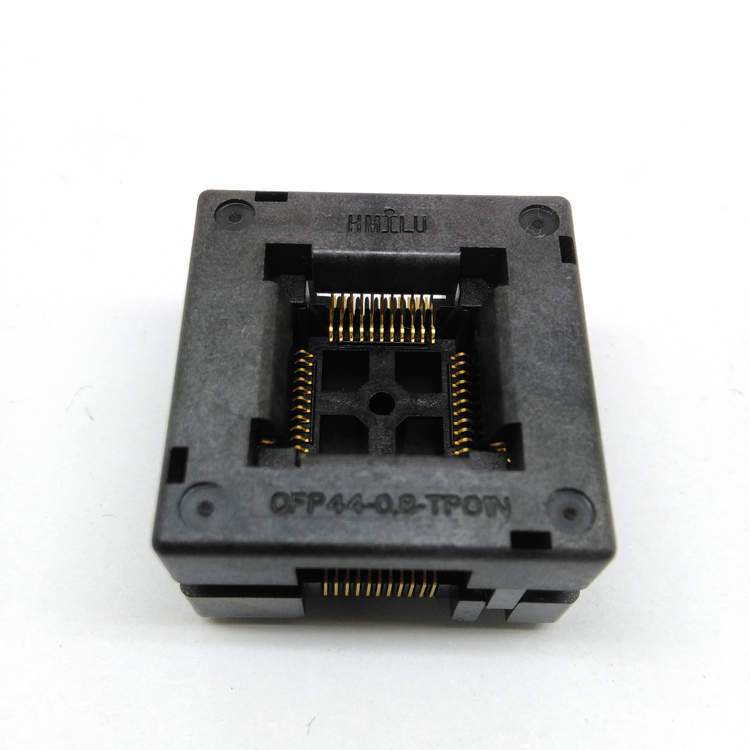

六、品名:qfp44 0.8 老化测试座

封装尺寸:支持封装类型为qfp,tqfp等,本体宽度尺寸10.5*105mm,带引脚尺寸:12*12mm,间距0.8mm;

测试支持:qfp类芯片用途多样,一般用来作为电源,mcu等用途;所以其常被用来烧录固件以及mcu的老化测试等

产品特色:开模件产品,焊接至测试pcb,接触稳定以及支持高速取放等测试;

产品用途:-45~155℃宽幅动态老化测试要求,老化时长高达1000小时的循环测试;

qfp44老化座

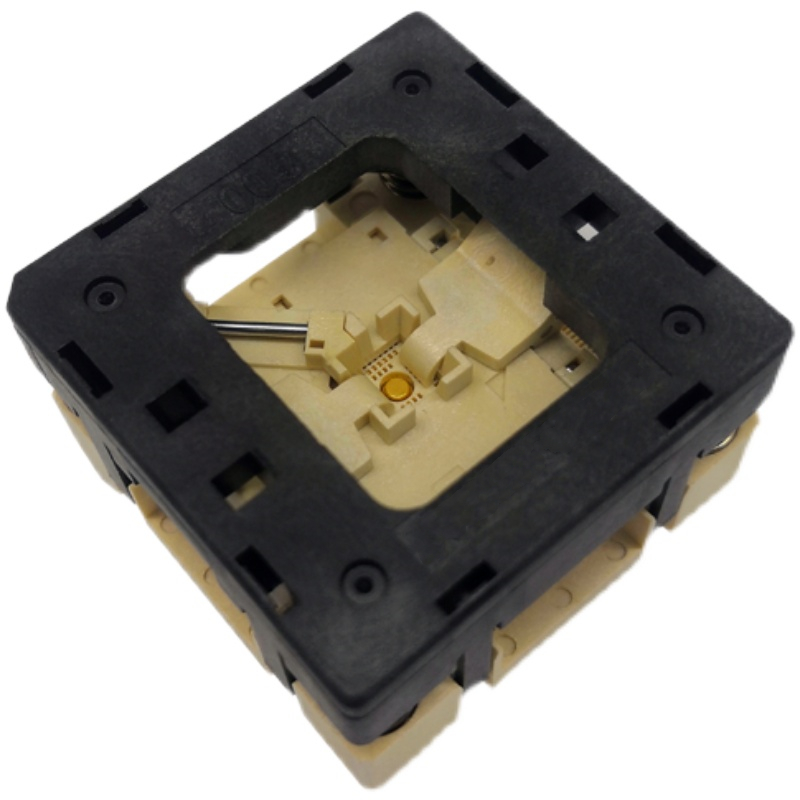

七、品名:qfn48 0.35 5*5 老化座

封装尺寸:qfn封装,0.35mm间距,5*5mm尺寸

测试支持:微小型mcu封装等芯片,

产品特色:耐高低温-45~155℃,弹片耐温能力强,接触阻抗低,接触稳定;能很好的配合基础电平测试,低阻抗在微电老化的测试座有很好的表现。

产品用途:老化测试以及hast、htol、pct等以及同样封装的烧录用途

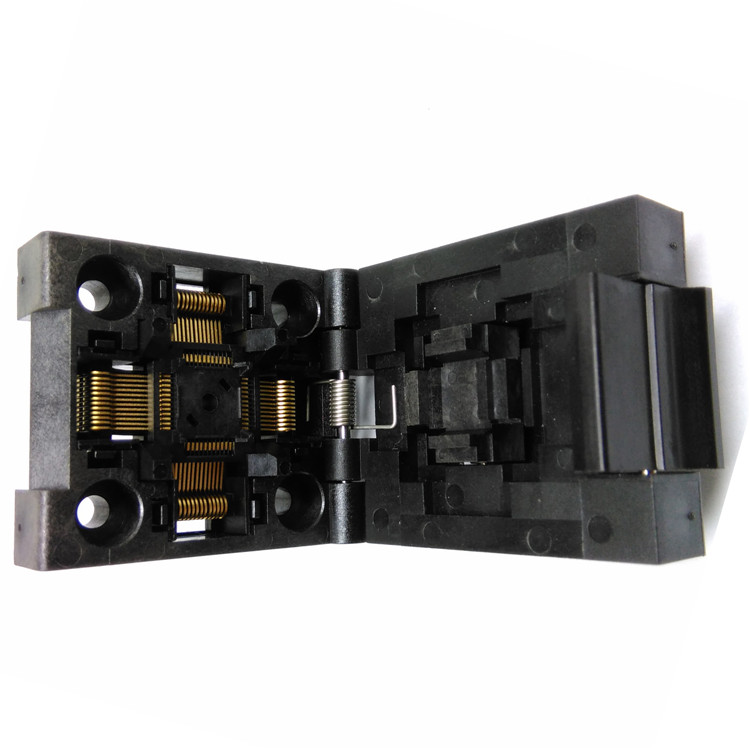

八、品名:qfp48 0.5 翻盖老化测试座

封装尺寸:支持封装类型为qfp,tqfp等,本体宽度尺寸7*7mm,带引脚尺寸:9*9mm,间距0.5mm;

测试支持:qfp类芯片用途多样,一般用来作为电源,mcu等用途;所以其常被用来烧录固件以及mcu的老化测试等

产品特色:开模件产品,焊接至测试pcb,接触稳定以及支持高速取放等测试;

产品用途:-55~155℃宽幅动态老化测试要求,老化时长高达1000小时的循环测试;

qfp48老化测试座

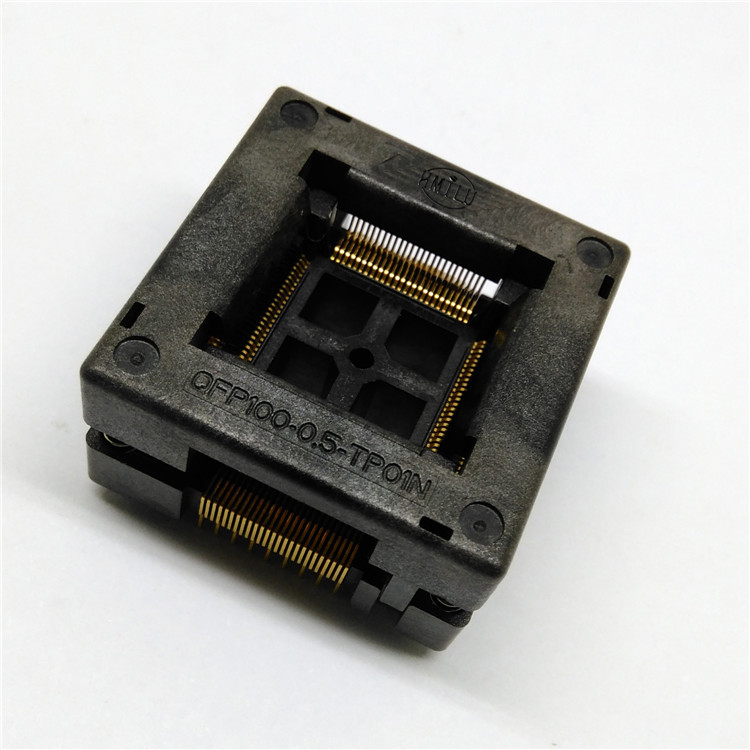

九、品名:qfp100 0.5 下压老化座

封装尺寸:qfp 0.5间距 14*14mm本体尺寸 16*16mm带引脚尺寸

测试支持:stm32类mcu专用老化测试座

产品特色:耐高低温-45~155℃,弹片耐温能力强,接触阻抗低,接触稳定;在应对ate高速老化测试的工作中表现优异;

产品用途:老化测试以及hast、htol、pct等以及同样封装的烧录用途

qfp100老化座


十、品名:7050-8pin晶振老化座

封装尺寸:针对7050封装尺寸的晶振而生产,8pin间距2.54mm

测试支持:主要用于晶振的带电老化,可编程晶振烧录

产品特色:开模件产品,焊接至测试pcb,接触稳定以及支持高速取放等测试;

产品用途:-55~155℃宽幅动态老化测试要求,老化时长高达1000小时的循环测试;

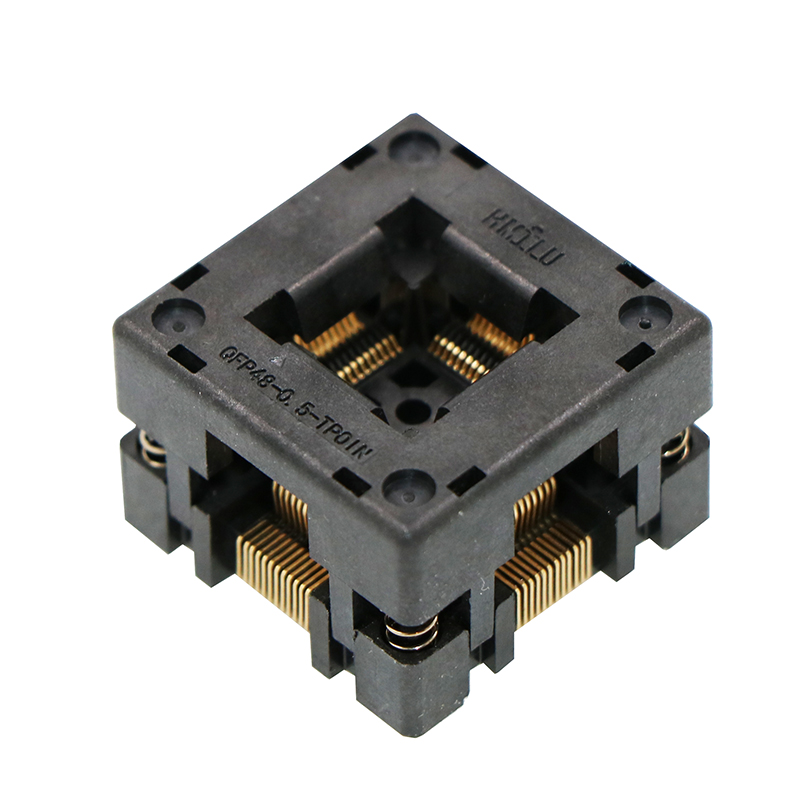

十一、品名:qfp48 0.5 下压老化座

封装尺寸:qfp 0.5间距 7*7mm本体尺寸 9*9mm带引脚尺寸

测试支持:mcu芯片老化,pmic芯片老化

产品特色:耐高低温-45~155℃,弹片耐温能力强,接触阻抗低,接触稳定;在应对ate高速老化测试的工作中表现优异;

产品用途:老化测试以及hast、htol、pct等以及同样封装的烧录用途

qfp64老化座 (1)

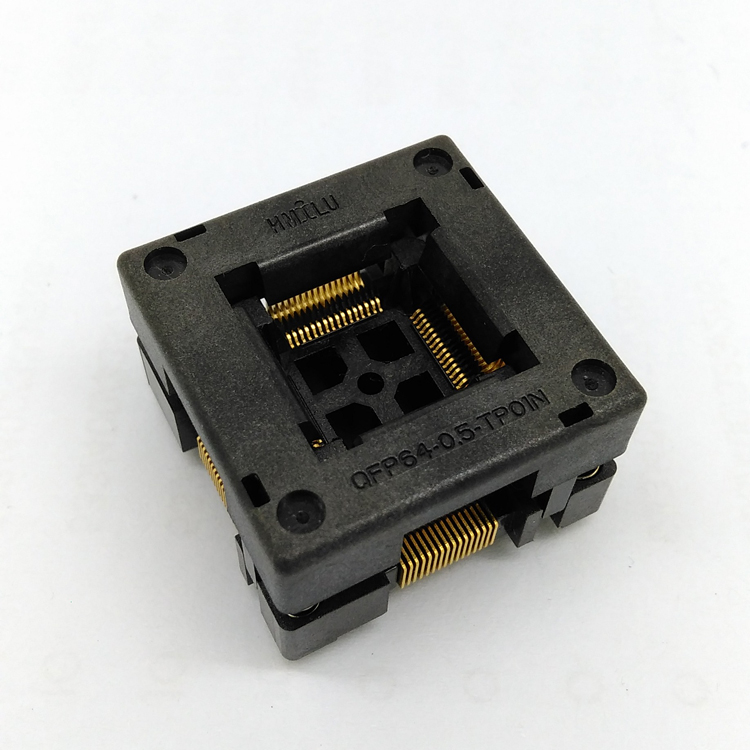

十二、品名:qfp64-0.5 open top burn in socket

封装尺寸:qfp/fqfp/tqfp封装,0.5mm间距,10*10mm本体尺寸,12*12mm

测试支持:其qfp64的lcd驱动电路,其用途是辅助液晶驱动芯片,主要是用于该芯片的老化测试,也可做低速烧录工作;

产品特色:低成本老化测试方案

产品用途:-55~155℃宽幅动态老化测试要求,老化时长高达1000小时的循环测试;

qfp64老化座 (2)


十三、品名:sop8 ate 测试座

封装尺寸:sop8封装,1.27mm 间距

测试支持:sop8 高速芯片测试座

产品特色:耐高低温-45~155℃,弹片耐温能力强,接触阻抗低,接触稳定;应对ate高速性能测试的工作中表现优异;

产品用途:快速机台的高速sop8测试,能在参与芯片的测试的同时,参与hast高低温测试环境;

sop8 ate老化座

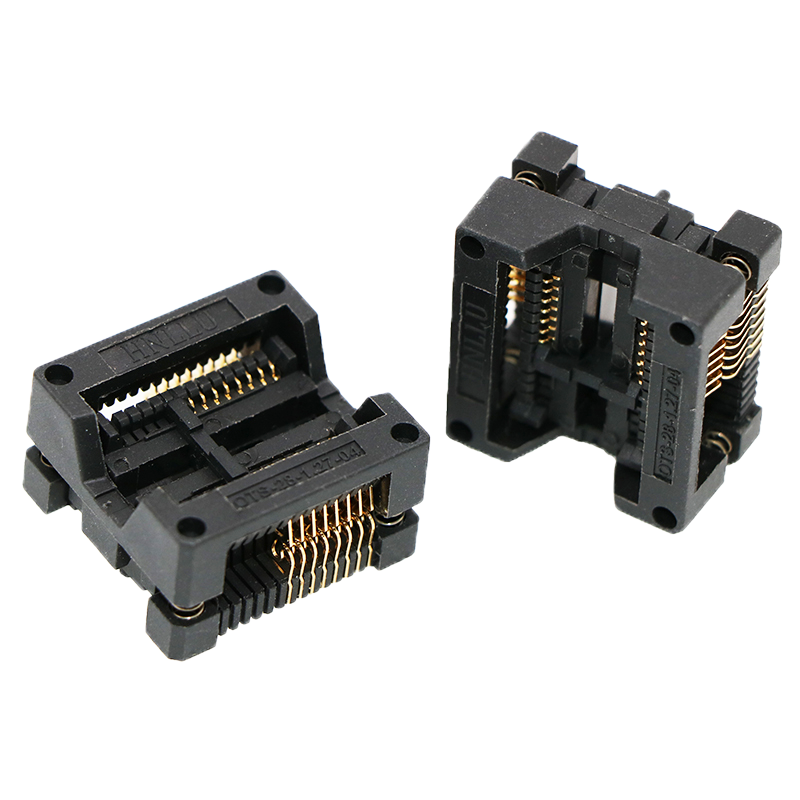

十四、品名:sop16 1.27 ate 测试座

封装尺寸:sop soic封装 8pin 2.54mm 以及 16pin 1.27mm

测试支持:耐高低温-45~155℃,弹片耐温能力强,接触阻抗低,接触稳定;应对ate高速性能测试的工作中表现优异;

产品特色:国产替代芯片老化座,成本更优;

产品用途:快速机台的高速sop16测试,能在参与芯片的测试的同时,参与hast、ft测试座,高低温测试环境;
